[Roger Wilco]

Буду приводить в божеский вид.



[Roger Wilco]

Про наушники, посмотрел, действительно 100 Ом. Для обычного mp3 плейера они явно не пойдут, поэтому и играют тихо.



[-=serg=-]

Ну что я могу сказать... Хорош приемник появился.



[Vladimir B.]

Ух-ты, Казахстанчик. Клацал когда-то его барабаном, еще в детстве.

Почистить, погрунтовать, покрасить...

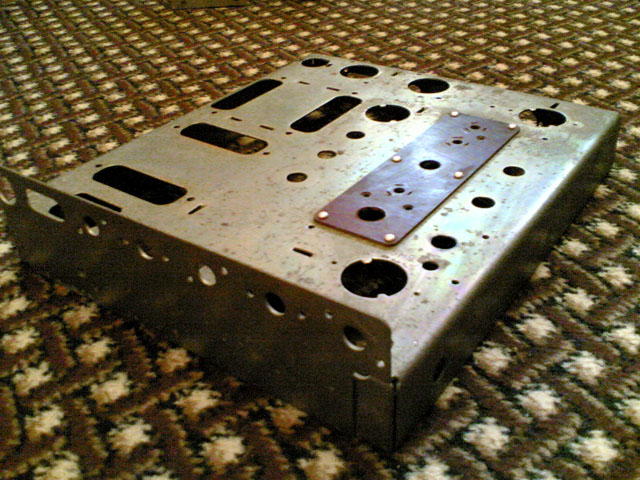

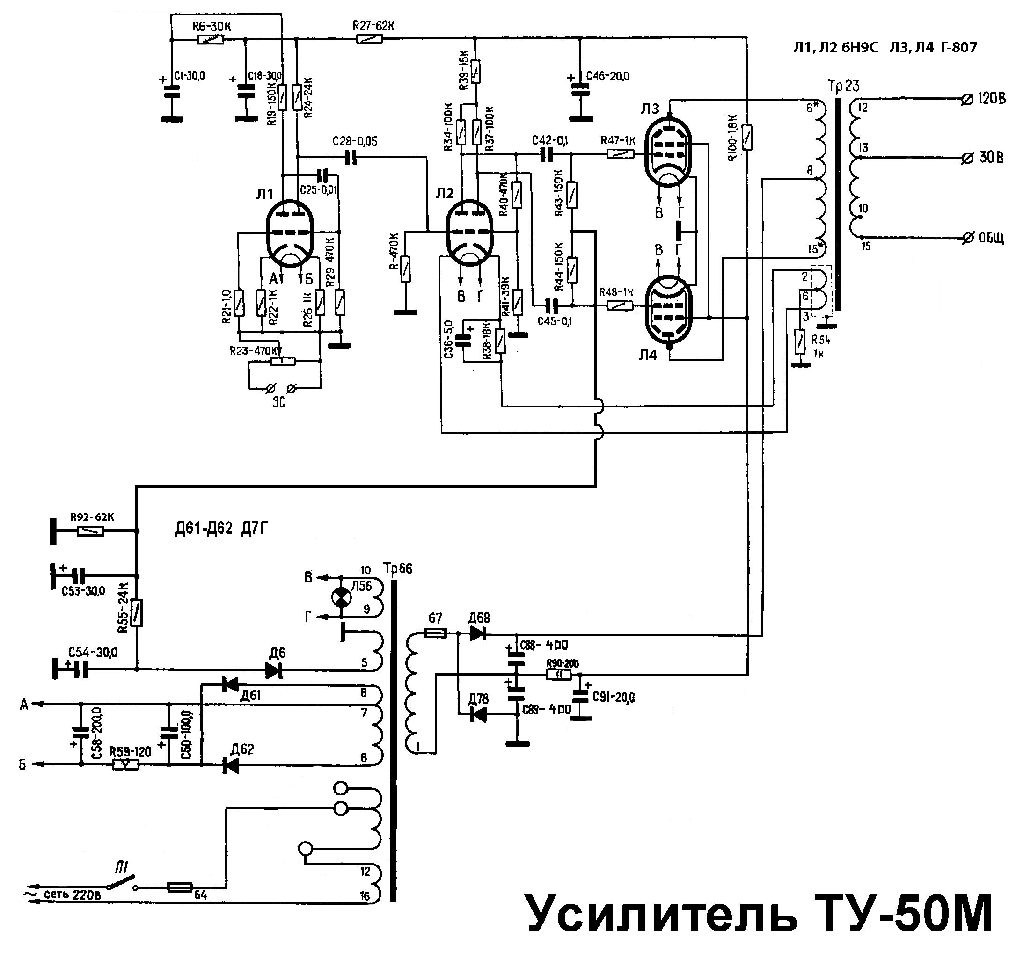

P.S. Нашел новый паяльник (старый, покойся в кладовке с миром :|) и более-менее почистил шасси для ТУ-50М (вложение), буду собирать второго mrgreen зверя (схема во втором, но некоторые ее части спорны, дорабатывать буду по ходу сборки). Думаю понизить анодку (убрать умножитель), 600 вольт все-таки многовато. Выходная мощность понизится, но лампы сберегу. А лучше - сделаю ее переключаемой, дабы и синим светились иногда, скажем когда буду подключать преамп гитарный.



[madwolfa]

У меня уши - 300 Ом. Мощность усилителя - 1 W (ламповый, кстати).

Ручка громкости всегда на 10%-15%.



[Roger Wilco]

Vladimir B., неплохо, я знал, что там один хрен схему надо пересобирать. Вот прикол - только отдал тебе 6Ж2П, а в моем приемнике оказывается, стоит одна.
Кстати, ты только погляди, как заведена ООС в фазик - просто песня. Если снижать напругу, надо уменьшать Raa, соответственно, нужен совсем другой транс, иначе будет фигня полная по звуку. Напругу с этим выходником трогать нельзя, пусть, как есть. Для каждой выходной лампы надо сделать свое смещение и поставить регуляторы, иначе не сбалансировать. Подобрать их по парам весьма проблематично - их очень мало.



[Roger Wilco]

Как вариант снижения Raa - некоторые секции первички транса, с одинаковым количеством витков, можно соединить параллельно, снизив тем самым Raa почти в два раза. Но! При 300 вольтах эти лампы просто не играют. Тогда их можно будет заменить на 6П3С. Выходные обмотки с одинаковым количеством витков тоже следует запараллелить, чтобы лучше согласовать с имеющимися АС на 8 Ом. Не забываем о коэффициенте трансформации, его надо соблюдать.



[Roger Wilco]

You must be registered for see links

Почитай, что Манаков пишет. Это конечно, не истина в последней инстанции, но кое-что он знает.



[Roger Wilco]

You must be registered for see links

You must be registered for see links

Прочтение этих двух книг сразу снимет кучу вопросов и развеет сомнения. Очень хорошие книги.



[Vladimir B.]

Угу, на рекомендации Манакова, читая аудиопортал, уже вечером натыкался, но на форум не заходил. Надо почитать таки мэтра внимательнее. Книги на закачке, тоже погляжу...

P.S. А 6Ж2П только одна была, я им всем устроил перепись населения и осмотр. Чуть разберусь с суетой и передам.
