Ламповое усилителестроение...

[-=serg=-]

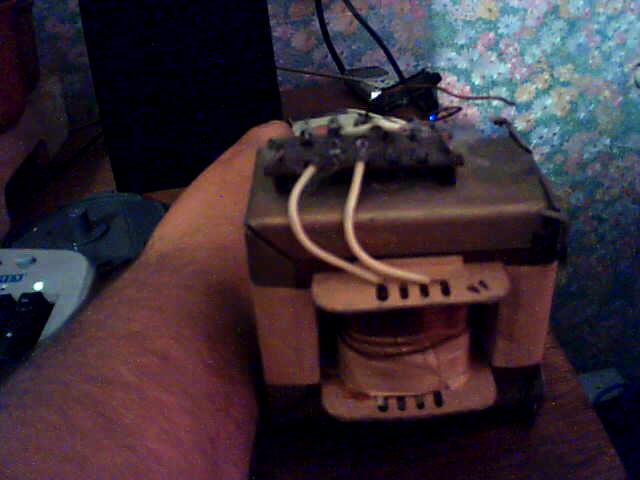

Ах да, вот достал транс (с ч\б Березка 3-го поколения), но у него внешняя обертка отпала, его на 50 Вт оконечник и преамп потянет? Щас вебкамерой сфоткаю. А чтоб ТС не гудел, можно его разобрать и потом собрать/стянуть/пропитать, думаю поможет. Кстате, усилок усилком, где мне на него голову найти? Только шоб не по цене не сильно подержаного мерседеса И желательно специально для комбиков.



[Roger Wilco]

Сразу тогда приведи схему оконечника.



[-=serg=-]

Хах.. есть только фото. Оконечник у брата (это он гитарюга). Постараюсь пробить схему сегодня (он чето в асе не отвечает).



[Roger Wilco]

Это маленький транс, его мощность не более 170 Вт и естественно, 50-ваттный оконечник он никак не потянет. Это вроде как ТС170. Стоял в Весна 304, 306, 308, 346, Рекорд В312. 3УЛПТ50-III.



[-=serg=-]

он самый. понятно. Он то не маленький.. то у меня руки



[Roger Wilco]

You must be registered for see links

вот, для преампа может один из них подойти. Они маленькие, надежные, не гудят, не перегреваются, "военка", одним словом.
Давай фотку, если внутренности видно.

Для 50-ваттного усилка он маленький.

На базаре я видел ТАНы, правда, иногда за них цену ломят некоторые самонадеянные барыги.



[-=serg=-]

7й пост этой темы. Вот кстати тож

You must be registered for see links

там кондеры МБГО предлагают. Чем они так хороши, что почти хайенд? О да, внизу барыг надо на доску почета. Я у одного попросил консультации, он мне задвинул :300 грн/час. Ну ты догадываешьйся куда я его послал (тот что постоянно видеоглазок продает и самопальные торовики), и пошел купил все в радиомагазине.



[Roger Wilco]

Понял. Собран на Г-807, не так ли? Да, там нужен транс побольше этого, да и напряжение на анодах там вольт 450, если не ошибаюсь. Это кусок ТУ-50, если мне не изменяет память. У меня есть второй, тот, что с силовым трансом.
В принципе, не самый худший вариант, если бы не эти Г-807, которых уже лет как сорок наверное, а то и больше не выпускают.

You must be registered for see links

это вроде с него схема.

Кстати, еще раз глянул схему преампа... Думаю, что можно снизить напругу, применив при этом 6Н2П и не потерять качество. Вольт этак 300-320 ему в самый раз. Там как раз обвязка для типовых режимов 6Н2П (1П) при таком напряжении питания.

Кондеры МБГО это для особо утонченных дрочеров-аудиофилов. За неимением средств на дорогие, они обожествляют эти. Хотя, очень надежные кондеры, надо сказать. У меня была их куча, я не использую такие, подарил просто.
Лучше К78-2. Либо другие пленочные.



[-=serg=-]

Спасибо за инфу, оконечник именно с ТУ-50 в нагрузку которым висели "колокола" на автовокзалах. У меня батарея МБГО стоит на пуске 3-фазного 1,5 квт )). Не думал что они такие модные (про КСО правда слыхал). Ну у меня еще где-то валяется(ась) ГУ-50 не юзаная. Может на ней оконечник городить? Чувствую комбик будет кило так под 40 )))



[Roger Wilco]

ГУ-50 можно поставить вместо Г-807, перекоммутировав провода и заменив панельку. Немного придется со смещением поработать.

You must be registered for see links

Есть одно "но" - у нее 12.6 вольт напряжение накала, в то время, как у Г-807 6.3 В.
