Помогите подключить переднюю аудиопанель на Gigabyte GA-P35-S3

[Дмитрий]

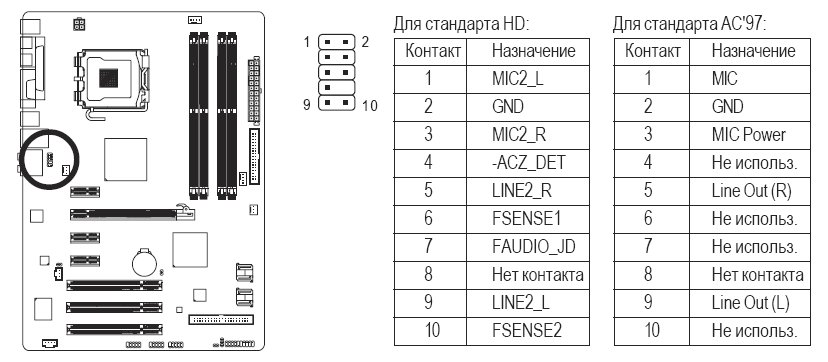

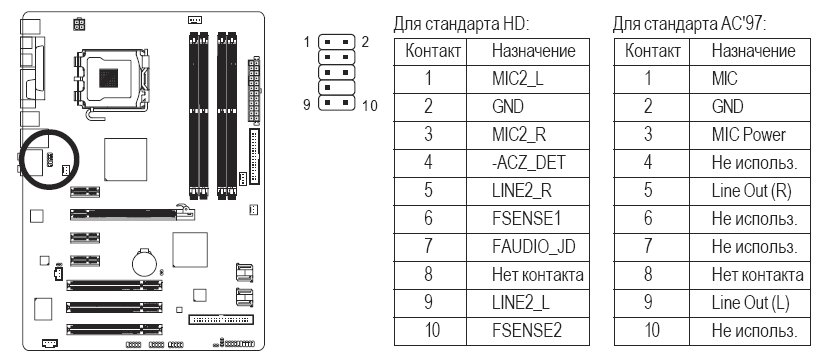

Картинка из инструкции к мат. плате приведена внизу.

На шлейфе от передней панели корпуса маркировка проводов такая:

MIC IN (желтый) параллельно с него выходит ещё один вывод
GND (черный)
EAR R (белый) параллельно с него выходит ещё один вывод
GND (черный)
EAR L (зеленый) параллельно с него выходит ещё один вывод

Пробовал подключать:

MIC IN - 1
GND - 2
EAR R - 5
GND - 7 (пробовал подключать к GND разьема CD_IN - звука в наушниках не было вообще)
EAR L - 9

микрофон не работает, звук в наушниках есть, но сильно искажен, при подключении показывает, что было подключено оранжевое гнездо



[YUPI]

Не понятно куда что подключал. В мунале одно ты про совсем другое.
уши цепляй на 5,9,2
микро на 1,3

CD_IN это вход а не выход! Туда подается сигнал с привода.



[Дмитрий]

Не понятно куда что подключал. В мунале одно ты про совсем другое.
уши цепляй на 5,9,2
микро на 1,3

CD_IN это вход а не выход! Туда подается сигнал с привода.

спасибо, наушники уже работают, CD_IN это вход, но я думал GND (корпус) везде общий, думал 2-й GND вроде как под микрофон



[YUPI]

Мунал нада внимательно читать.=)))



[Дмитрий]

Мунал нада внимательно читать.=)))

да я его перерыл до этого несколько раз, вдобавок ещё всё на аглицком, ещё не пойму почему не активны регуляторы входных сигналов
